PVリボン結晶シリコン太陽光発電モジュール内の電流伝達に重要な導体です。通常、圧延、焼きなまし、錫めっきのプロセスを経た高導電性の銅ベース材料から作られます。用途に応じて、PV リボンは主に相互接続リボンとバスバー リボンに分類されます。

相互接続リボンは隣接する太陽電池セルを接続し、セルによって生成された電流をセルストリングに伝導します。バスバー リボンは一般にサイズが大きく、セル ストリングから電流を収集し、モジュールの出力端子またはジャンクション ボックスに電流を送ります。したがって、リボンの寸法精度、真直度、コーティングの均一性、および機械的特性は、はんだ付けプロセスの安定性とモジュールの長期信頼性に直接影響します。

なぜ銅線を平らなリボンに丸める必要があるのですか?

従来の丸銅線は PV モジュールに直接使用できません。断面形状を変えるには塑性変形が必要で、材料を円形のプロファイルから正確な幅と厚さの比を持つ平らなストリップに変換します。

リボン製造における圧延プロセスの中心的な機能は、単に「銅線を平らにする」ことではなく、制御された変形によって安定した幅、厚さ、エッジ品質、平坦度を実現することです。幅の変動ははんだ付け位置に影響を与え、厚さの不均一は電気抵抗の一貫性に影響を与え、真直度が低いと巻きムラや後続のステップでの錫めっきの不安定につながる可能性があります。

したがって、PV リボン圧延プロセスでは、材料の変形、張力の調整、寸法検査、および表面品質を同時に制御する必要があります。

PVリボンの製造工程

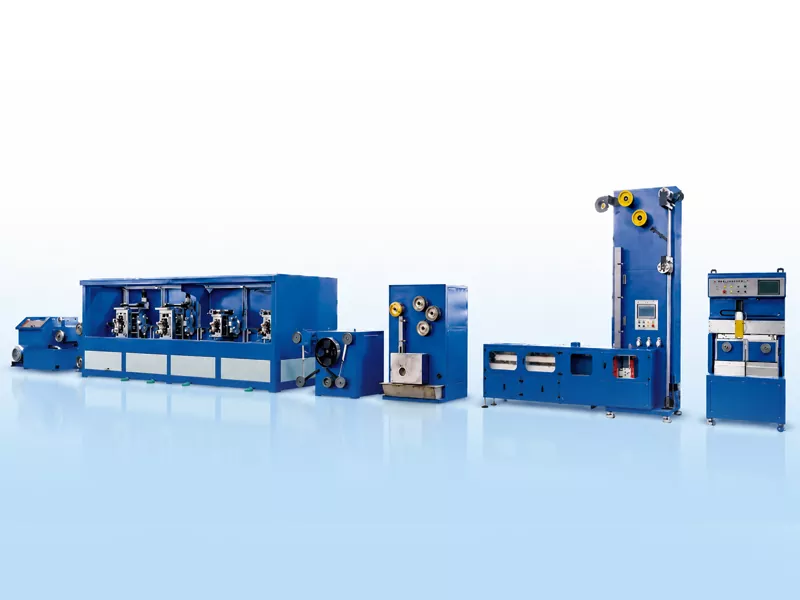

典型的なPVリボン生産ラインTU1無酸素銅線を原料として使用しています。多段伸線、精密圧延、連続焼鈍、フラックス処理、溶融錫めっき、自動巻線などの工程を経て、銅丸線から平角錫めっき導電リボンを連続製造します。

銅線からPVリボンの製造プロセスまで

伸線機

4 ロールスタンド

アニーリング

錫コーティング

自動コイル交換

精密テークアップ

丸銅線→伸線→精密圧延→焼鈍→フラックス処理→溶融錫めっき→自動巻線

製造における主要な課題

1. 幅と厚さの制御

リボンの幅と厚さによって、はんだ付け接触面積、電気抵抗の一貫性、およびモジュールのレイアウトの安定性が決まります。幅広で薄いバスバー製品の場合、圧延中のわずかな変動であっても、その後の錫めっきと巻線の段階で増幅されます。

2. ストリップの平坦度と真直度

ストリップの平坦度と真直度は、錫めっき中の経路、張力の安定性、巻きのきれいさに影響します。真直度が悪いとストリップがふらつき、巻きムラや後工程での調整のダウンタイムが発生します。

3. アニーリングと機械的性質

圧延された銅ストリップは、機械的特性を調整するためにアニーリングが必要です。アニーリングが不十分な場合は過度の硬さが生じ、その後のはんだ付けやモジュールの応力除去が妨げられます。逆に、過剰なアニーリングは、生産の安定性と寸法の一貫性を損なう可能性があります。

4. 錫コーティングの均一性

溶融錫めっきでは、リボンの表面と端を完全に覆う必要があります。コーティングが薄すぎるとはんだ付け性が損なわれ、コーティングが厚すぎると材料の消費量が増加し、寸法の一貫性に影響を与える可能性があります。

5. 巻線の一貫性

自動巻きは、製品の外観だけでなく、その後の梱包、輸送、使用にも影響します。張力制御、サーボ駆動のトラバース機構、スプール交換方法などの要素により、巻きの堅さとエッジの位置合わせが決まります。

オンライン測定が重要な理由

連続生産では、手動のスポットチェックでは、圧延プロセス中に発生する幅と厚さの変動についてタイムリーなフィードバックを提供できません。オンラインレーザー測定は、寸法の偏差をリアルタイムで監視し、データをオペレーターインターフェイスに送信するため、オペレーターはプロセスパラメータを迅速に調整できます。

PV リボン メーカーにとって、オンライン検査の価値は、不適合製品の検出だけでなく、バ​​ッチ間の変動を最小限に抑え、連続生産全体での一貫性を高めることにもあります。

代表的な製品範囲

PV バスバーの一般的な完成寸法は、幅 3 ～ 8 mm、厚さ 0.2 ～ 0.4 mm の範囲です。寸法、公差、錫コーティングの厚さ、および機械的特性に関する特定の要件は、モジュール設計、はんだ付けプロセス、および顧客の製品規格によって決まります。

結論

PV リボンの製造は、単一の装置が関与するプロセスではありません。むしろ、伸線、圧延、焼鈍、錫めっき、検査、巻線からなる連続した統合プロセスです。高効率の太陽電池モジュールの製造では、安定したリボン寸法、良好な真直度、均一な錫コーティング、および制御可能な機械的特性が、モジュールのはんだ付け品質と長期信頼性を確保するための基礎となります。
