MBB丸線製造は太陽光発電リボンマシンからどのようなメリットを受けますか?

最新の太陽電池製造施設内では、人間の髪の毛よりもわずかな太さの細い銅線が引き抜かれ、アニールされ、正確なはんだ層でコーティングされています。これは MBB (マルチバスバー) 丸線で、何千もの個々の太陽電池からソーラー パネルの端まで電流を流す重要な相互接続です。このワイヤの製造は精密工学の驚異であり、公差はミクロン単位で測定され、一貫性は交渉の余地がありません。直径、コーティングの厚さ、または機械的特性に偏差があると、ソーラーパネル全体の効率が低下する可能性があります。これは太陽光発電相互接続製造の厳しい世界であり、ここで太陽光発電リボンマシンがその本質的な価値を証明します。

の太陽光発電リボンマシンis a specialized piece of production equipment that integrates multiple processes into a single, continuous line. It draws the wire, controls its tensile strength through annealing, and applies a uniform solder coating. The introduction of a Solar PV Ribbon Machine into an MBB round wire production line is not just an incremental improvement;それは変革です。機械の精密制御により直径のばらつきが低減され、高度なアニーリング システムにより一貫した機械的特性が確保され、コーティング技術によりワイヤの全長にわたって均一なはんだ厚さが実現されます。これらの改善は、より高品質の MBB 丸線に直接つながり、ひいてはより効率的なソーラー パネルとより低い生産コストにつながります。この記事では、太陽光発電リボンマシンが MBB 丸線製造にどのようなメリットをもたらすのかを具体的に探り、それを太陽光発電業界にとって不可欠なツールにする工学原理、プロセス革新、実際の結果を検証します。

目次

• 1. MBB 丸線とは何ですか?また、それがソーラーパネルで重要なのはなぜですか?
• 2. 太陽光発電リボンマシンとは何ですか?またどのように機能しますか?
• 3. 精密伸線制御により線径の一貫性はどのように向上するのでしょうか?
• 4. アニーリングプロセスはどのようにして一貫した機械的特性を保証しますか?
• 5. コーティングの均一性はどのようにして欠陥を減らし、セルの接続を改善しますか?
• 6. 太陽光発電リボンマシンを使用する実際の生産上の利点は何ですか?
• 7. よくある質問（FAQ）
• 8. 結論

1. MBB 丸線とは何ですか?また、それがソーラーパネルで重要なのはなぜですか?

太陽光発電リボンマシンの利点を理解するには、まずそれが製造する製品である MBB 丸線を理解する必要があります。 MBB (マルチバスバー) とは、3 つまたは 4 つの厚い平らなリボンを使用する従来の設計とは対照的に、複数の細いワイヤを使用して太陽電池から電流を収集するセル アーキテクチャを指します。このアーキテクチャは、太陽電池技術の大幅な進歩です。バスバーの数を増やすことにより、集電経路が短くなり、直列抵抗が減少し、セル全体の効率が向上します。ワイヤ自体は非常に細く、通常は直径 0.25 mm ～ 0.4 mm である必要があり、セルへの接続を容易にするためにはんだ合金でコーティングされています。

MBB 丸線への移行は、より高い太陽電池効率の絶え間ない追求によって推進されてきました。細い丸いワイヤによるシェーディングの低減により、セルの集光面積が増加します。電流経路が短くなると抵抗損失が減少し、ピッチが細かくなるとセルの電気出力をより正確に制御できるようになります。これらのメリットを総合すると、ソーラーパネルの効率が 1 ～ 2% 向上し、競争の激しい太陽光発電市場においては大きなメリットとなります。ただし、MBB 丸線の製造は、従来のリボンよりもはるかに困難です。直径が小さくなり、超精密な直径とコーティング厚さが必要となるため、新たなレベルの製造能力が必要になります。

MBB丸線の品質は、ソーラーパネルの性能と信頼性に直接影響します。ワイヤの直径が一貫していない場合、抵抗が変化し、ホットスポットや電力損失が発生します。ワイヤのはんだコーティングが不均一であると、はんだ接合部が弱くなり、パネルの機械的強度と信頼性が低下します。引張強度が不適切なワイヤは、取り扱い中に断線する可能性があります。このため、MBB 丸線の製造は最先端の設備を必要とする一か八かのプロセスとなります。で江蘇グッドローラー機械有限公司当社は、これらの厳しい要件を満たす太陽光発電リボンマシンを開発し、製造される MBB 丸線のすべてのメートルが最高品質であることを保証します。

2. 太陽光発電リボンマシンとは何ですか?またどのように機能しますか?

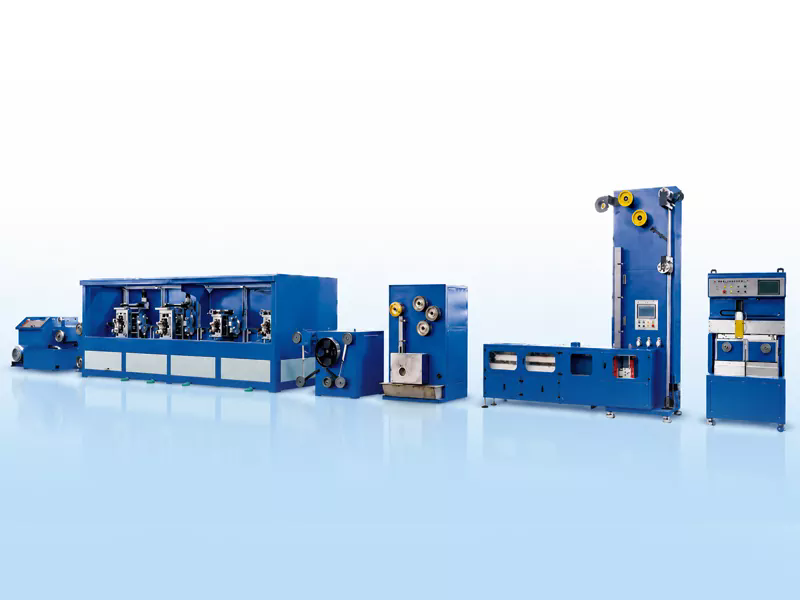

ソーラー PV リボン マシンは、MBB 丸線を含む、ソーラー パネルに使用される高精度相互接続ワイヤを製造するために設計された特殊な生産ラインです。これは単純な伸線機ではありません。これは、いくつかの重要なプロセスを単一の連続生産ラインに統合する洗練されたシステムです。この機械は通常、ペイオフ、伸線、アニーリング、コーティングという 4 つの主要な段階で構成されます。このプロセスは、銅線のスプールから始まり、一連の引き抜きダイスに供給され、それぞれのダイスで直径が最終仕様に合わせて縮小されます。伸線プロセスは、一定の引っ張り力を維持する正確な張力制御システムによって制御され、ワイヤが伸びたり切れたりしないようにします。

Following the drawing stage, the wire enters the annealing section.アニーリングは、伸線プロセスによって引き起こされた内部応力を緩和し、ワイヤの延性を回復し、引張強度や伸びなどの機械的特性を制御する熱処理プロセスです。アニーリング セクションは通常、正確な温度制御を備えたマルチゾーン炉で構成されており、アニーリング パラメータを調整して目的のワイヤ特性を実現できます。 The wire then passes through a cooling section before entering the coating stage. The coating is a critical step, as it applies a uniform layer of solder alloy to the wire. The coating process is typically performed using a hot-dip method, where the wire passes through a bath of molten solder. The temperature of the bath and the speed of the wire are precisely controlled to ensure a consistent coating thickness.

最新の太陽光発電リボンマシンの重要な機能の 1 つは、インテリジェントな制御システムの統合です。生産ライン全体は、速度、張力、温度、コーティングの厚さを調整する PLC (プログラマブル ロジック コントローラー) によって監視および制御されます。これにより、製造パラメータが高品質の MBB 丸線に必要な厳しい公差内に維持されることが保証されます。 GRM 圧延工場にある当社の工場は、精度、信頼性、操作のしやすさに重点を置いて太陽光発電リボンマシンを設計しました。当社は、お客様が高品質のワイヤを一貫して生産できる機械を必要としていることを理解しており、当社の機械はそのパフォーマンスを発揮するように構築されています。

3. 精密伸線制御により線径の一貫性はどのように向上するのでしょうか?

The most critical parameter in MBB round wire production is the wire diameter. Even a variation of a few microns can affect the wire's electrical and mechanical properties, leading to power loss or breakage.太陽光発電リボンマシンは、精密絞りダイスと高度な張力制御の組み合わせにより、優れた直径の一貫性を実現します。絞りダイスはダイヤモンドやタングステンカーバイドなどの非常に硬い素材で作られており、超精密な寸法で製造されています。 As the wire passes through each die, its diameter is reduced by a specific amount. The dies are arranged in a sequence, with each die reducing the diameter slightly more. The wire is also lubricated during the drawing process to reduce friction and wear on the dies.

張力制御システムは、直径制御のもう 1 つの重要なコンポーネントです。ワイヤーにかかる張力が高すぎると、ワイヤーが伸びて細くなってしまいます。張力が低すぎるとワイヤーが適切に伸ばされず、直径のばらつきが生じます。太陽光発電リボン マシンは、ワイヤーの張力を継続的に監視し、一定の張力を維持するためにキャプスタンの引き出し速度を調整する閉ループ張力制御システムを使用しています。これにより、ワイヤが一定の速度で伸線され、均一な直径が得られます。ワイヤが炉内を引っ張られる際の、アニーリングプロセス中にも張力が制御されます。これにより、熱膨張や収縮によるワイヤーのたるみや断線を防ぎます。

太陽光発電リボンマシンは通常、+/- 2 ミクロンの直径公差を達成できます。これは、従来の伸線機の一般的な +/- 10 ミクロンよりも大幅に優れています。この一貫性の向上は、MBB 丸線にとって非常に重要です。一貫した直径のワイヤは一貫した抵抗を提供し、太陽電池が最適な効率で動作することを保証します。また、はんだ接合がより均一になるため、太陽電池への接続の信頼性も高まります。これにより、より信頼性が高く、より効率的なソーラーパネルが実現します。当社工場では、これらの厳しい公差を実現する独自の張力制御システムを開発し、次世代太陽電池に必要な高品質なMBB丸線をお客様にお届けしています。

4. アニーリングプロセスはどのようにして一貫した機械的特性を保証しますか?

直径は重要ですが、MBB 丸線の機械的特性 (引張強度、延性、伸び) も同様に重要です。 These properties determine how the wire will perform during the handling, soldering, and service life of the solar panel. If the wire is too stiff, it will be difficult to handle and may break during the soldering process. If the wire is too soft, it may sag or be easily damaged. The annealing process is responsible for controlling these properties. During drawing, the copper wire work-hardens, becoming harder and more brittle.アニーリングプロセスでは、ワイヤーを特定の温度に加熱し、その後ゆっくりと冷却します。これにより金属粒子が再結晶化し、内部応力が緩和され、ワイヤーの延性が回復します。

太陽光発電リボンマシンのアニーリングセクションは、正確に制御されたマルチゾーン炉です。ワイヤは、それぞれ異なる温度のいくつかのゾーンを通過して、目的の焼きなましプロファイルを実現します。温度と炉を通過するワイヤの速度によって、最終的な機械的特性が決まります。炉には通常、高温プロセス中のワイヤの酸化を防ぐために窒素や水素などの保護雰囲気が備えられています。炉に続く冷却セクションも特定の冷却速度を達成するように設計されており、これが粒子構造と機械的特性にさらに影響を与えます。

Let's look at a specific example: the tensile strength of MBB round wire is typically between 25 and 35 kg/mm². If the wire is annealed to a tensile strength of 28 kg/mm², the wire will have good ductility and will be easy to handle. If the wire is under-annealed, the tensile strength might be 40 kg/mm², making the wire brittle. If the wire is over-annealed, the tensile strength might drop to 20 kg/mm², making the wire too soft.太陽光発電リボンマシンの正確な温度制御により、アニーリングプロセスの再現性と一貫性が確保され、メーカーは必要な機械的特性を正確に備えたワイヤーを製造できます。 Jiangsu Goodroller Machinery Co., Ltd. では、太陽光発電リボン機械のアニーリングセクションの設計に豊富な経験があり、お客様が必要な特性を備えた MBB 丸線を製造できることを保証します。

5. コーティングの均一性はどのようにして欠陥を減らし、セルの接続を改善しますか?

MBB 丸線製造における最後の重要なステップは、はんだコーティングの塗布です。コーティングには 2 つの目的があります。銅線を腐食から保護することと、太陽電池への接続を容易にすることです。コーティングは均一かつ正しい厚さで塗布する必要があります。コーティングが薄すぎると、適切な保護が提供されなかったり、良好なはんだ接合が形成されない可能性があります。コーティングが厚すぎると、ワイヤの導電性が低下し、製造コストが増加する可能性があります。太陽光発電リボンマシンは、ワイヤが溶融はんだの槽を通過する溶融コーティングプロセスを使用します。はんだは通常、錫-鉛または錫-鉛-銀の合金ですが、鉛を含まない合金も使用されます。浴の温度とワイヤの速度は、所望のコーティング厚さを達成するために正確に制御される。

コーティングの均一性は、いくつかのメカニズムによって実現されます。ワイヤは事前に洗浄され、よく濡れを確保するためにはんだ槽に入る前にフラックスが塗布されます。安定した粘度および表面張力を維持するために、浴温度は +/- 2°C 以内に制御されます。ワイヤは制御された角度でバスから引き出され、余分なはんだを除去するのに役立ちます。次に、コーティングされたワイヤは、エアナイフやセラミックワイパーのセットなどのワイピングシステムを通過して、余分なはんだが除去され、均一なコーティングが保証されます。その後、最終的に被覆されたワイヤは冷却され、巻き取りスプールに巻き取られます。

次の表は、太陽光発電リボン マシンのコーティング セクションの主要なプロセス パラメーターをまとめたものです。

ソーラー PV リボン マシンによって提供される均一なコーティングは、ソーラー パネルの信頼性にとって不可欠です。一貫したコーティングにより、ワイヤと太陽電池間のはんだ接合が強力かつ均一になり、良好な電気的接触と機械的強度が得られます。これにより、ソーラーパネルの故障のリスクが軽減されます。 Jiangsu Goodroller Machinery Co., Ltd.では、最高品質のコーティングを提供するために太陽光発電リボン機械のコーティングセクションを最適化し、お客様のMBB丸線が最も厳しい要件を満たしていることを保証します。

6. 太陽光発電リボンマシンを使用する実際の生産上の利点は何ですか?

MBB 丸線製造に太陽光発電リボン マシンを採用すると、製造上のさまざまな具体的なメリットがもたらされます。これらの利点は、収量の増加、製品品質の向上、生産コストの削減という観点から測定できます。太陽光発電リボンマシンが生産プロセスを改善する具体的な方法を見てみましょう。最も重要な利点の 1 つは、スクラップ率の削減です。太陽光発電リボンマシン、特に閉ループ制御システムの精度により、直径の変動、アニーリングの不均一性、コーティングの欠陥が最小限に抑えられます。これにより、仕様を満たすワイヤの割合が増加し、廃棄する必要があるワイヤの量が減少します。

もう 1 つの利点は、生産速度の向上です。最新の太陽光発電リボンマシンは毎分 10 ～ 30 メートルの速度で動作でき、これは古いマシンよりも大幅に高速です。高速動作と機械の信頼性が組み合わされて、生産ライン全体のスループットが向上します。これにより、メーカーは追加の生産ラインに投資することなく、MBB 丸線に対する需要の高まりに応えることができます。太陽光発電リボンマシンはプロセス制御も改善されており、メーカーは原材料や動作条件の変動に関係なく、一貫した特性を備えたワイヤーを製造できます。これにより、頻繁なプロセス調整や品質チェックの必要性が減り、効率がさらに向上します。

太陽光発電リボンマシンを使用する実際のメリットを次の表に示します。この表では、一般的な従来の生産ラインと太陽光発電リボンマシンを備えたラインのパフォーマンスを比較しています。

これらの数字は、太陽光発電リボン マシンが単なる段階的な改良ではないことを示しています。これは MBB 丸線製造における大きな変化です。精度の向上、高速化、スクラップ率の低下を組み合わせることで、生産量が大幅に増加し、生産コストが削減されます。 MBB 丸線メーカーにとって、太陽光発電リボン マシンへの投資は、競争力と収益性を高める戦略的な動きです。 GRM ローリングミルの当社工場は、最高品質の太陽光発電リボンマシンをお客様に提供し、これらの現実世界の生産上の利点を実現できるよう支援することに尽力しています。

7. よくある質問（FAQ）

質問 1: 太陽光発電リボンマシンはどのような直径のワイヤを製造できますか?

回答: 一般的な太陽光発電リボン マシンは、通常 0.20 mm ～ 0.50 mm の範囲の直径の MBB 丸線を製造できます。具体的な直径の範囲は、機械の構成と使用するダイによって異なります。江蘇グッドローラー機械有限公司の工場では、特定の直径を製造するためにカスタマイズできる機械を提供しており、幅広いサイズの工具も提供できます。 MBB 丸線の最も一般的な直径は 0.25 mm、0.30 mm、0.35 mm ですが、必要に応じて機械は他のサイズにも適応できます。

質問 2: 太陽光発電リボン マシンはどのような種類のはんだコーティングを適用できますか?

回答: 太陽光発電リボン マシンは、標準の錫鉛 (SnPb) 合金、鉛フリー合金 (SnAgCu、SnBi、SnAg など)、カスタム合金など、さまざまなはんだコーティングを適用できます。コーティングの種類は、はんだ浴の組成によって決まります。この機械は、バス温度とワイヤ速度を調整することで、さまざまなはんだ合金で動作するように設計されています。当社の工場では、お客様の特定の用途に最適なコーティング合金に関するガイダンスを提供し、必要な機器を供給できます。

質問 3: 太陽光発電リボン マシンはさまざまなワイヤ材料をどのように処理しますか?

回答: 太陽光発電リボン マシンは主に、太陽光発電相互接続ワイヤの標準材料である銅線用に設計されています。ただし、プロセスパラメータを適切に調整すれば、機械は銀メッキ銅やアルミニウムなどの他の材料も処理できます。伸線およびアニーリングプロセスは、異なる材料に合わせて変更する必要がある場合があり、コーティングプロセスは特定のはんだ合金に適合させる必要があります。当社の工場は、お客様の特定のワイヤー材料とコーティング要件に対応するために機械をカスタマイズできます。

質問 4: 太陽光発電リボン マシンのメンテナンス要件は何ですか?

回答: 太陽光発電リボン マシンは、最小限のメンテナンスで信頼性の高い動作ができるように設計されています。定期的なメンテナンスには、絞りダイスの清掃、張力制御システムのチェック、ベルトとベアリングの状態の監視が含まれます。アニール炉では定期的な検査と温度センサーの校正も必要です。はんだ槽は定期的に洗浄し、はんだ合金を補充する必要があります。当社の工場では、包括的なメンテナンス マニュアルを提供し、お客様が機械を最高のパフォーマンスで稼働し続けることができるよう技術サポートを提供しています。

質問 5: 太陽光発電リボン マシンの標準的な寿命はどれくらいですか?

回答: 高品質の太陽光発電リボン マシンの耐用年数は、メンテナンスのレベルと動作条件に応じて 10 ～ 15 年以上です。時間の経過とともに交換が必要になる可能性がある主要なコンポーネントには、絞りダイス、アニール炉の発熱体、およびはんだバスのコンポーネントが含まれます。江蘇グッドローラー機械有限公司の工場では、当社の機械が耐用年数全体にわたって確実に動作し続けることを保証するために、あらゆる種類のスペアパーツと技術サポートを提供しています。

8. 結論

太陽光発電リボンマシンは、高品質のMBB丸線の製造に不可欠なツールです。その精密な伸線、制御されたアニーリング、および均一なコーティング機能により、メーカーは優れた一貫性を備えたワイヤを生産することができ、スクラップの削減、生産速度の向上、より優れた最終製品につながります。太陽光発電リボンマシンに投資することで、メーカーは生産コストを削減し、環境フットプリントを改善しながら、高効率ソーラーパネルに対する需要の高まりに応えることができます。太陽光発電リボンマシンの利点は生産ラインを超えて広がります。これらは、より効率的で信頼性の高いソーラーパネルの開発に貢献し、持続可能なエネルギーの未来への移行を加速します。

江蘇グッドローラー機械有限公司 では、太陽光発電相互接続ワイヤーの製造技術の進歩に取り組んでいます。当社の太陽光発電リボンマシンは、精度、信頼性、操作の容易さを念頭に置いて設計されており、お客様が最高品質の MBB 丸線を製造できることを保証します。当社の機械の詳細と、それがお客様の生産業務にどのようなメリットをもたらすかを知りたい場合は、ぜひお問い合わせください。

今すぐ江蘇グッドローラー機械有限公司にお問い合わせください当社の太陽光発電リボンマシンが MBB 丸線生産をどのように変革できるかをご覧ください。
