複雑な形状の圧延機はどのようにして厳しい公差を維持しながらスクラップを削減できるのでしょうか?

概要

• 複雑なプロファイルを定義し、それが標準のチャネルや単純なチューブよりも難しい理由を説明します。
• 最も一般的な製造上の悩み、つまりねじれ、反り、スプリングバック、表面欠陥、頻繁な調整を特定します。
• 剛性、ロール設計戦略、ガイド付き成形、張力管理など、安定性を向上させる機器とセットアップの機能について説明します。
• 完全なライン (アンコイラー → レベリング → フォーミング → 矯正 → 長さに合わせてカット) がどのように一貫性を保つのかを示します。
• 購入者に焦点を当てたチェックリスト、解決策の表、明確な FAQ セクションを提供します。

複雑な形状の圧延機が実際に行うこと

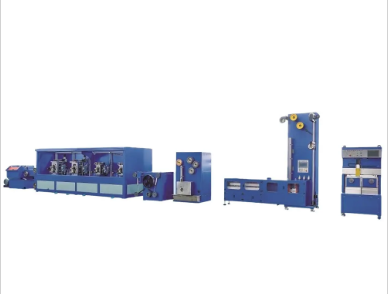

A 複雑異形圧延機複数の半径、ステップ、リップ、オフセット、および機能的特徴を持つ部品を (多くの場合、単一パス シーケンスで) 形成するように構築されています。 長さ、幅、厚さ全体の形状を制御しながら。単純な形状と比較して、複雑なプロファイルでは小さな変化が増幅されます。 ストリップの厚さ、コイルセット、潤滑、または入口の位置合わせのわずかな変化が、ねじれ、「スマイル」、反り、またはフランジの高さの不均一として目に見えることがあります。

大切なのは「形を整える」ことだけではありません。そうやってるよ予想通り、シフトにシフト、コイルにコイル - 絶えず手動で微調整する必要はありません。 ここで、ミルの剛性、スタンドのアライメント、ロールツーリング戦略、およびプロセス制御が、安定したラインとストレスのかかるラインを区別します。

「紙の上で完璧」なプロファイルの背後にある問題点

複雑なセクションでは、予測可能な方法で失敗することがよくあります。購入者が古い設備を交換したり、生産を拡大したりするときに最も言及する問題は次のとおりです。

• ツイストとキャンバー:プロファイルは長さに沿って回転したり、横に曲がったりして、下流での取り付けの問題を引き起こします。
• うねりと反り:成形エネルギーや残留応力が一貫していない場合、部品は平らに配置されず、きれいに組み立てられなくなります。
• スプリングバックドリフト:特にコイルの特性が変化した場合、「同じ設定」では同じ寸法は得られません。
• エッジのひび割れと表面の跡:初期のスタンドの過度の成形、不十分なロール仕上げ、または不適切な潤滑は欠陥を引き起こします。
• 切り替えが遅い:ロール変更後のダイヤルインの試行錯誤が多すぎると、スループットが低下します。
• コイルの始点/終点でのスクラップが多い:エントリーの不安定性とテールアウト効果により、無駄が急速に増加します。

これらのほとんどは「オペレーターの問題」ではありません。これらはシステム上の問題であり、位置合わせ、剛性、ガイド、成形パスが応力を管理する方法などです。

適切なミル設定で寸法ドリフトを解決する方法

うまく設計された複雑異形圧延機まず安定性を重視し、次にスピードを重視します。通常、構造設計を組み合わせることで成果が向上します。 プロファイル、材料範囲、公差要件に応じたスマートな構成も可能です。

1) ズレない剛性とアライメント

• 高剛性スタンドと安定したベース構造により、寸法ばらつきとして現れる微小なたわみを防止します。
• 繰り返し可能な調整 (明確なスケールまたはデジタル表示による) により、「部族の知識」への依存が軽減されます。
• 一貫したベアリングとスピンドルの品質により、敏感な表面の振動跡が軽減されます。

2) ストレスを強制するのではなく、ストレスを管理するパスを形成する

• 段階的な成形により、スタンド全体に変形が分散され、エッジ応力と亀裂のリスクが軽減されます。
• ガイド付き成形と適切なサイドサポートにより、ねじれが始まる前にねじれを防ぐことができます。
• ブレークダウンスタンド、フィンパス、サイジングを戦略的に使用することで、最終的なジオメトリのコントロールを向上させることができます。

3) 最初の50メートルを守るエントリーとテンションコントロール

• デコイリング、矯正、およびレベリングが改善されると、コイルのセットが減少し、ミルに一貫した「出発材料」が与えられます。
• 第1スタンドへの安定した案内により再現性が向上し、立上げ不良を削減します。
• 長いラインの場合、統合された張力または速度の調整により、複雑な形状を歪める微妙な引っ張りを防ぐことができます。

4) 重要な場合の矯正とフォーム後の修正

• インライン矯正装置と矯正ユニットは、湾曲や波打ちの原因となる残留応力の影響を除去するのに役立ちます。
• 信頼性の高い測定を備えた長さに合わせてカットするシステムにより、長さの変動が減少し、下流での組み立てが改善されます。

一般的な回線構成とオプション

複雑なプロファイルの多くの生産ラインには同じ「スパイン」が含まれており、公差目標と部品形状に基づいてオプションが追加されます。 サプライヤーの好み江蘇友珠機械有限公司一般に構成可能なライン設計をサポートしているため、機器を製品ファミリーに適合させることができます 1 つのプロファイルにすべてのルールを強制するのではなく、

• アンコイラー + コイル処理:安定した供給、オプションの油圧拡張、コイルカー、安全インターロック。
• レベリング/矯正:コイルメモリを削減し、エントリの一貫性を向上させます。
• 餌やりと誘導:サイド ガイド、エントリー テーブル、および最初のスタンドを安定させるための位置合わせ補助具。
• 成形スタンド:プロファイルに基づいて設計されたシーケンス。プロセスに応じて駆動スタンドと非駆動スタンドが含まれる場合があります。
• インライン修正:プロファイルの動作に応じて、矯正、ねじれ制御、またはサイジングを行います。
• カット長さと振れ:フライングカットオフまたはストップスタート、測定、積み重ね、仕上げ面の保護。

バイヤーとエンジニアのための選択チェックリスト

マシンを比較するとき、スピードやスタンド数に注目してしまいがちです。複雑なプロファイルの場合、より良いアプローチは、システムがどのように保護するかを評価することです。 再現性が高く、介入が軽減されます。

• プロファイルファミリーの適合:1 つの部品を形成していますか? それとも同様の形状を多数形成していますか?モジュール式ツール戦略は、実際の速度よりも重要な場合があります。
• 素材範囲:厚さ、降伏強度、コーティング、および許容される表面マークは、ロールの仕上げと成形アプローチの指針となります。
• 許容範囲の目標:ミルを指定する前に、品質に重要な寸法 (フランジ高さ、ウェブ幅、メートルあたりの撚り、反り制限) を定義します。
• 切り替えの期待:ツールはどれくらいの頻度で変更されますか?再現可能な設定、明確な調整基準、効率的なアクセスを探してください。
• オペレーターの作業負荷:安定した走行中にどのような調整が期待されますか?あなたの目標は「セットして走る」ことであり、「子守をして追いかける」ことではありません。
• 品質計画:どのような測定方法とサンプリング方法を使用するか (およびライン設計がそれらをどのようにサポートしているか) を確認します。
• アフターセールス能力:ツールの改良、スペアパーツの入手可能性、およびリモート サポートによって、長期的な稼働時間が決まります。

問題点と実際的な対策

成果を上げるプロセス管理と品質習慣

装備は重要ですが、規律があれば結果は倍増します。最も安定した輪郭線には、いくつかの共通点があります。

• 起動ルーチン:ランピング速度の前に、エントリーの位置合わせ、ガイドの接触、および最初のスタンドの設定を確認してください。
• 最初の記事のチェックポイント:品質にとって重要な寸法を早期に測定し、最終的な「良好な」設定を記録します。
• コイルのトレーサビリティ:コイル ID、厚さ、主要な特性をログに記録することで、寸法のドリフトを材料と関連付けることができます。
• 表面保護:ロールツーリングを清潔に保ち、破片を制御し、振れ/スタッキング時に完成したプロファイルを保護します。
• 現実に即したトレーニング:各調整が実際にどのような影響を与えるか (ツイスト、バウ、フランジの高さ) をオペレータに教えます。

再現性を高めるためのメンテナンスとツーリングの実践

複雑なプロファイルにより、機械的な小さな緩みが発生します。再現性が突然悪化した場合、多くの場合、それはロールの設計ではなく、摩耗、遊び、または汚染です。

• ベアリングとアライメントのチェック:振動やマーキングとなる緩みを早期に発見するために点検を計画してください。
• 工具の保存:ロールを適切に保管し、仕上げ表面を保護し、修復履歴を文書化します。
• ガイドと接触面:ガイドが摩耗すると、非対称な力が加わり、ねじれが生じる可能性があります。
• 潤滑と清浄度:一貫した潤滑により、熱と表面の損傷が軽減されます。清潔さにより、埋め込まれた傷が防止されます。
• スペアパーツの準備:重要な摩耗コンポーネントを手元に用意しておくと、ダウンタイムが削減され、品質を低下させる「一時的な修正」が防止されます。
