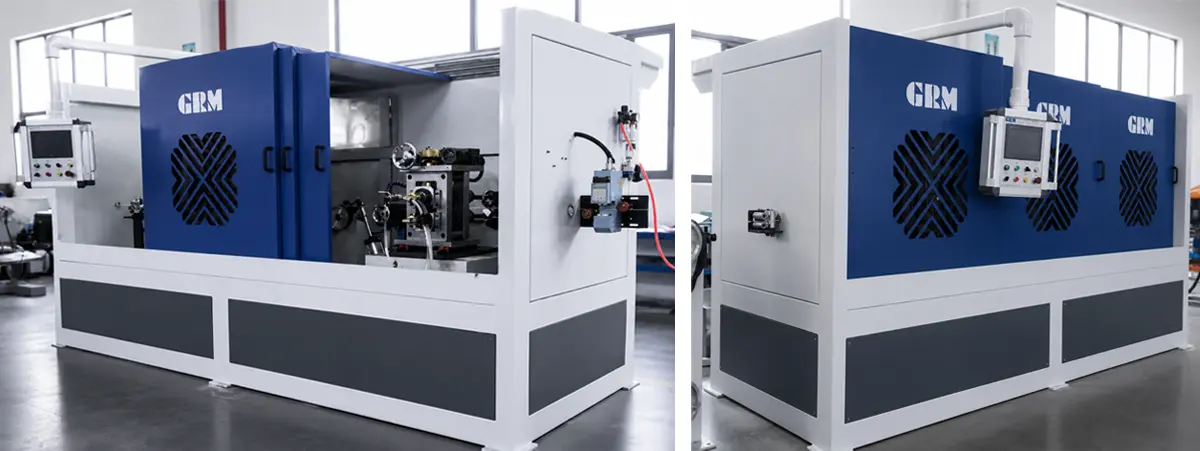

平角線マイクロローリングユニット

GRM平角線マイクロ圧延ユニットは、金属細線を連続多パス冷間圧延プロセスにより高精度の平角線に精密圧延するように設計されています。
このシステムは、小型コイル用の細い平角線、精密巻線導体、医療用ガイドワイヤ平角線部品、センサー導電要素、および安定した寸法ときれいな表面状態を必要とするその他の微細形状の金属部品を製造するために開発されました。
GRMは、精密圧延装置の専門メーカーとして、銅線、合金線、その他の微細金属材料のさまざまな生産要件に応じたカスタマイズされたマイクロ圧延ソリューションを提供します。

お問い合わせを送信

製品説明

GRM マイクロローリングユニットは、細い丸線を連続的に変換できるように設計されています。精密平角線厚さの範囲が狭く、幅と厚さの比が大きい。

生産プロセスでは、アクティブペイオフ、マルチパス圧延変形、張力同期、インライン寸法検査、オプションの洗浄システム、および精密スプール巻き取りが 1 つの連続生産シーケンスに統合されています。

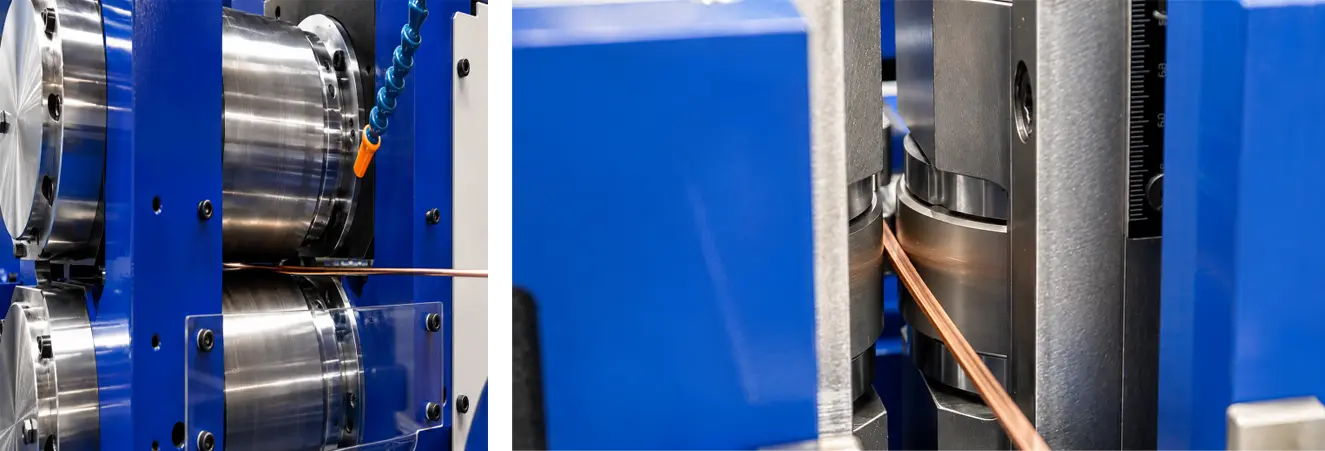

従来の大型圧延装置と比較して、マイクロ圧延システムは、寸法再現性、圧下安定性、表面品質が下流の成形、巻線、組立プロセスに直接影響する小型導体用に特別に開発されました。

生産能力

この装置は、高価値の精密用途向けに厳密な公差管理を行った極細平角線および極細平角導体の製造に適しています。

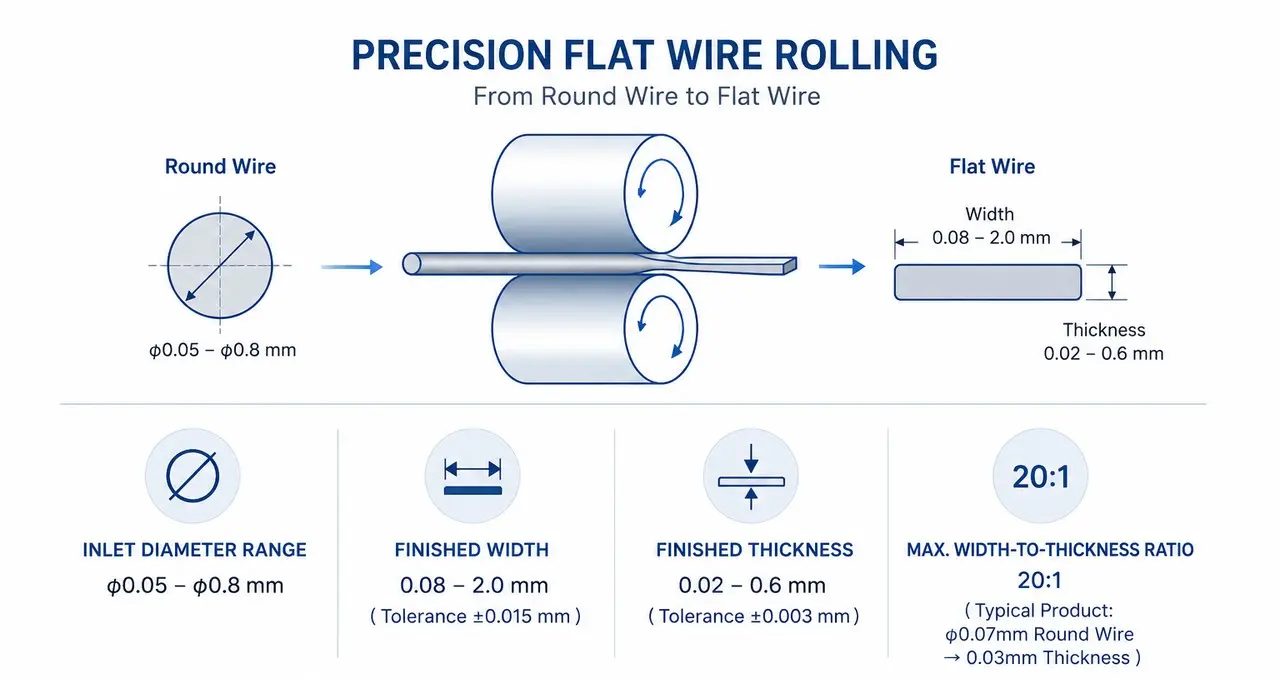

技術的パラメータ

技術項目	仕様・利用可能なデータ
入力線径	0.05～0.8mm
仕上がり幅	0.08～2.0mm
仕上がり厚さ	0.02～0.6mm
最大幅/厚さの比率	20:1。
機械設計最高速度	200m/分
冷却と潤滑	ろ過循環システムによるスプレー冷却
制御システム	リアルタイムの生産監視を備えた HMI 操作インターフェイス
マシン構成	プロジェクトの要件に応じてカスタマイズ

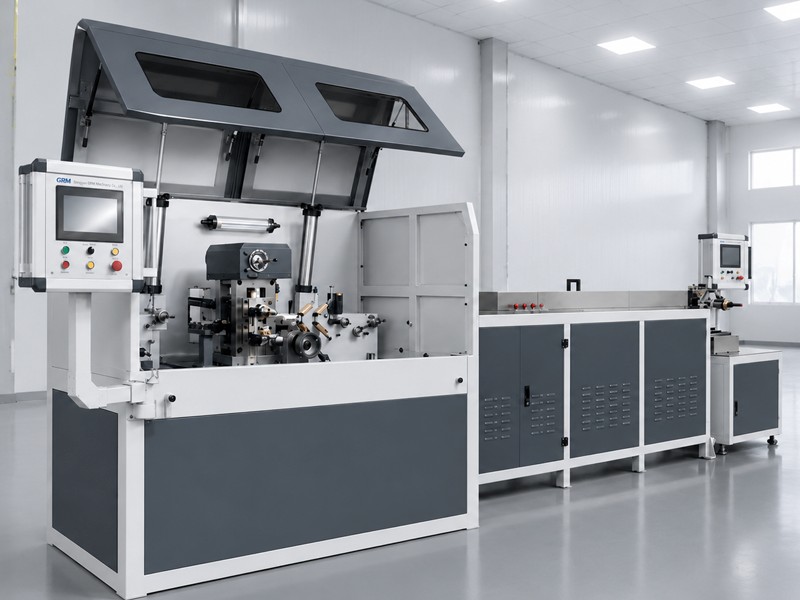

標準的な生産フロー

アクティブなペイオフ
GRM160 圧延機
圧延機後のダンサー
インライン検査
GRM90圧延機
インライン洗浄＋乾燥（オプション）
スプーラ

知能制御システム

完全なライン制御のための集中HMI操作システム
圧延速度、張力、生産状況をリアルタイムに監視
ローリングパラメータ補正のための迅速な調整アクセス
完全な製造プロセスシーケンスを視覚的に表示

アプリケーション

平角線マイクロローリングユニットは、高精度の細い平角導体を必要とする業界で広く使用されています。

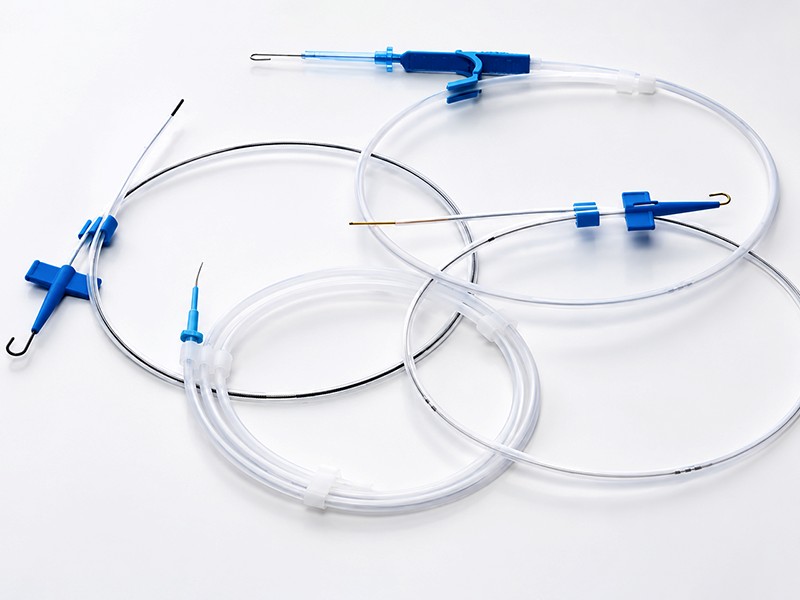

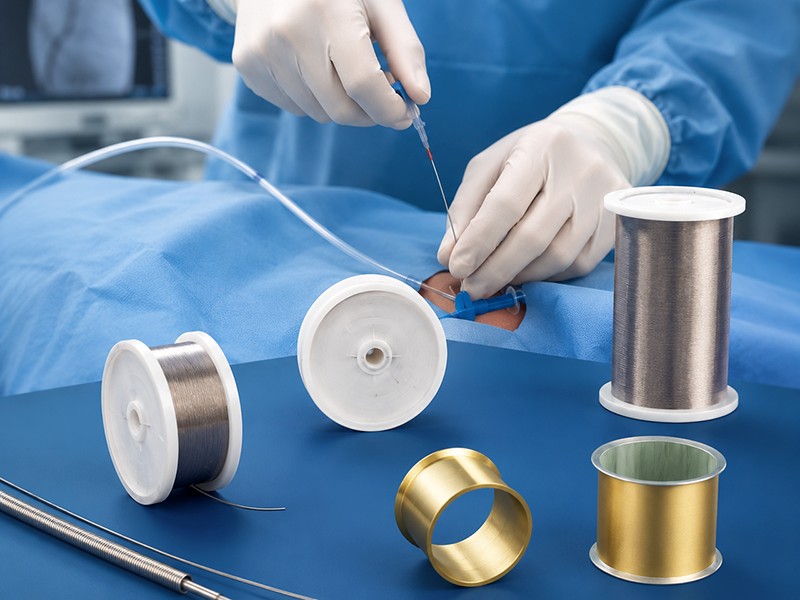

医療用ガイドワイヤーフラットワイヤー

小型変圧器巻線導体

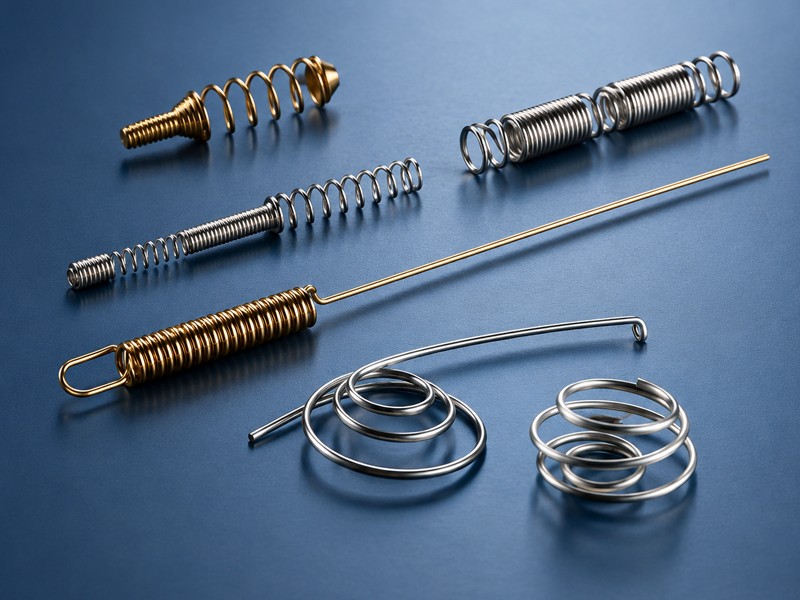

精密導電性バネ部品

センサーの導電性要素

高価値合金導体の製造

調達チームおよびエンジニアリングチーム向けの FAQ

質問	答え
機械はどのような材料を処理できますか?	提供された情報源では、特に銅の丸引き線について言及しています。他の材料は、グレード、硬度、および加工スケジュールによって検討する必要があります。
ラインをカスタマイズすることはできますか?	はい。 GRMは、対象製品群を受け取った後、ラインレイアウト、検査ポイント、テークアップ仕様、補助システムをカスタマイズできます。
見積もりにはどのような情報が必要ですか?	材質、入力線径、仕上がり幅/厚み、公差、生産速度、スプールタイプ、利用可能な床面積、必要な規格。
ラインにはインライン洗浄が含まれていますか?	はい、説明されているプロセスには、インライン洗浄、乾燥、噴霧液の濾過が含まれています。
GRM はターンキーソリューションを提供できますか?	はい。 GRM は、カスタマイズされた生産ライン、技術提案、納品、設置ガイダンス、試運転およびトレーニングのサポートを提供できます。
まだ確認が必要なパラメータはどれですか?	圧延力、設置電力、ライン寸法、機器重量、最終標準バージョン、納期および受け入れ手順。
